Laservermessung

SAMSUNG
Bei der Laservermessung einer Maschine werden Positioniergenauigkeit und Umkehrspiel der
Spindeln vermessen und per Software korrigiert.

Es gibt keine Maschine, bei der dies nicht durchgeführt werden muss, um eine absolute
Präzision zu erreichen da die Mechanik ihre Grenzen hat.

Besonders bei älteren Maschinen, die im Laufe der Zeit durch Verschleiß der Spindeln ungenau wurden,
ist ein Austausch der Spindeln unbedingt mit anschließender Laservermessung notwendig.

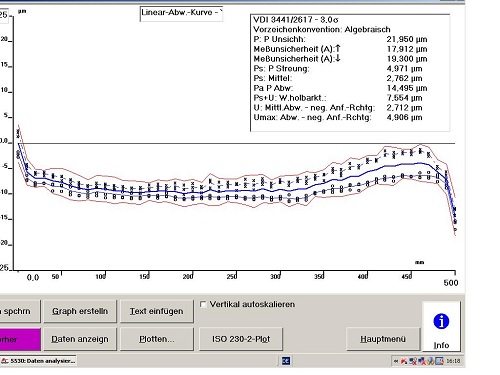

Vorher

Vorher

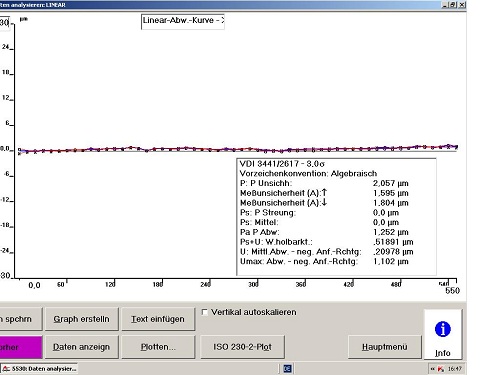

Nachher

Nachher

Genauigkeit messen

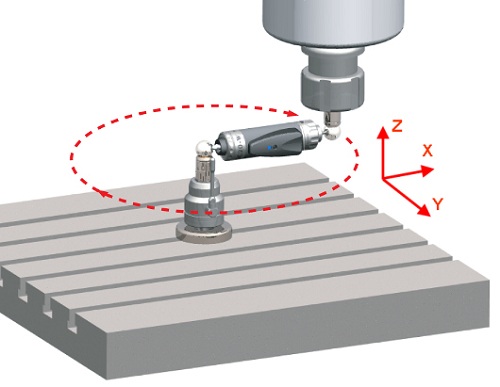

Ballbar
Das Renishaw QC10 ballbar ist ein unschätzbares Werkzeug bei der Beurteilung einer EDM- Maschine den Genauigkeitszustand feststustellen.
Dieses Kreisformtestgerät bietet eine einfache, schnelle Überprüfung von einer CNC-Werkzeugmaschine (EDM Maschine) Probleme z.B.Positionierungenauigkeiten,Schneidungenauigkeiten,Schwergängigkeit vom Dichtsystem, X+Y Achsen Spindel+Führungsverschleiß.
Das Gerät wir vorab zu einer Überprüfung einer Diagnoseanalyse verwendet ohne großen Zeitaufwand (ca. 60Min)
Erst danach wird die Entscheidung für eine evtl. aufwändigere Laservermessung getroffen.
Je nach Betriebsstunden sowie regelmäßigen Wartungsintervallen der EDM Maschine ist es jedoch in vielen Fällen eher das Dichtsystem was einen Verschleiss aufzeigt.

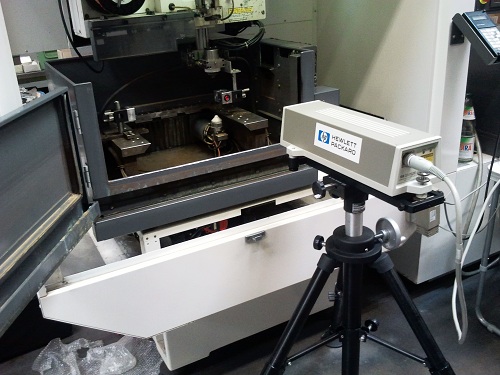

Wir setzen das Laserkalibriersystem 5518A/55292A ein, wenn Sie die Genauigkeit einer Maschinenbewegung oder ihre Positionsgenauigkeit sicherstellen wollen.
z.B. nach einem Spindelaustausch in der X oder Y Achse einer Fanuc EDM Maschine.
Durch den Anschluss eines Laptops ist eine durchgängige Protokollierung und Auswertung direkt an der Maschine möglich.(Umkehrspiel sowie Spindelsteigungsfehlerkompensation)
